Sistema de Proteção Indireta, em Baixa Tensão, Para Condomínios de Edifícios SPI-BT

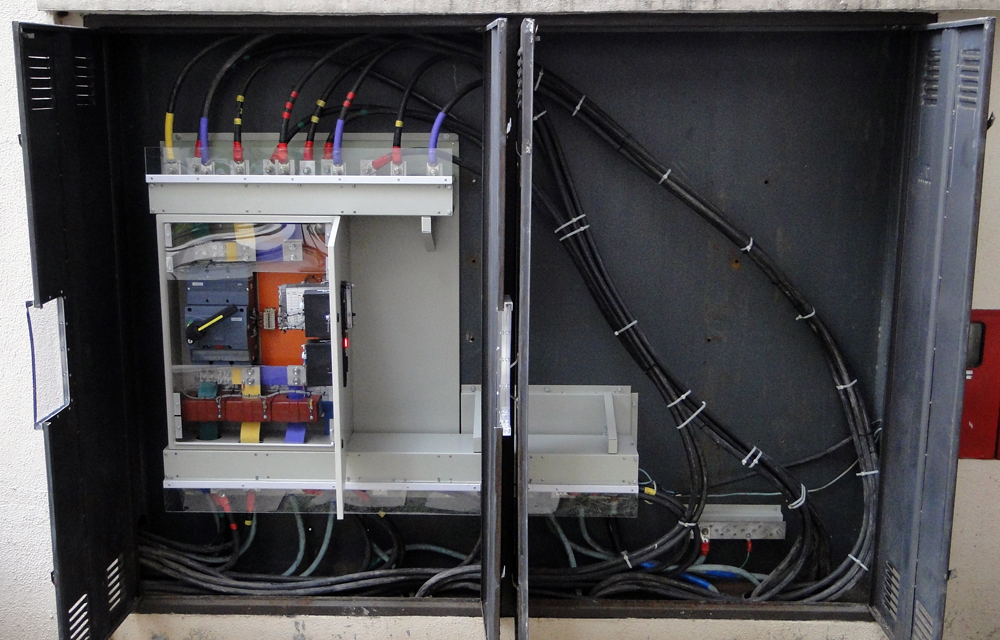

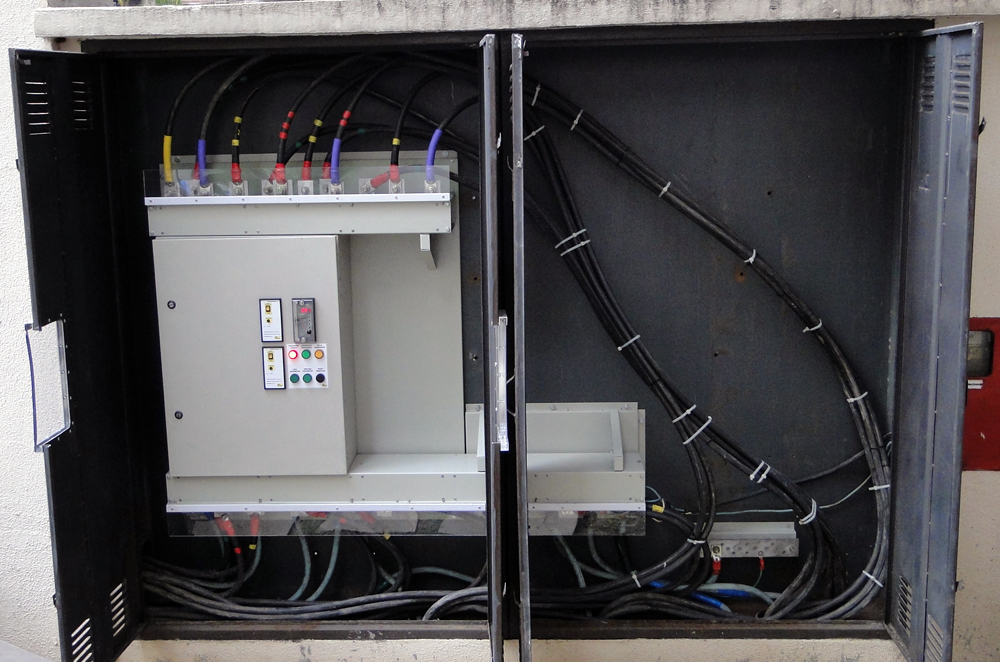

A Quartec foi uma das primeiras empresas a projetar, montar e fornecer sistemas de proteção indireta para cabines primárias e mais uma vez prova que está na vanguarda desta área, lançando um sistema seguro e inovador de proteção para condomínios de edifícios. Consiste em um painel de comando e sinalização com relé de proteção por sobrecorrente que atua sobre um disjuntor de caixa moldada que interliga a entrada e a saída da rede. As interligações dos cabos no equipamento são feitas por meio de terminais reforçados, interligados a barramentos duplamente isolados e lacrados dentro de condutos metálicos (busway).

Histórico

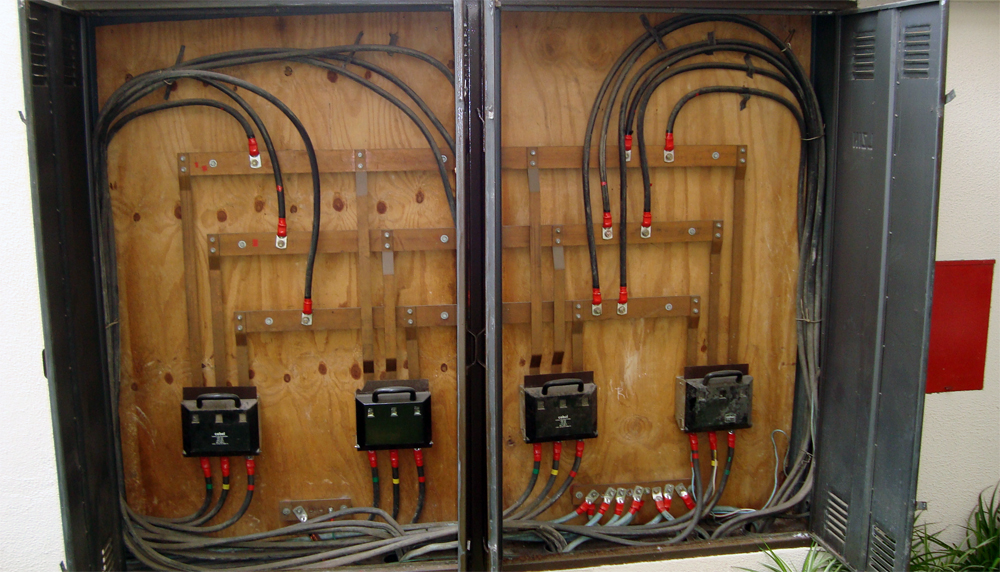

Por inúmeras vezes, a Quartec foi solicitada a resolver problemas repentinos, surgidos em edifícios, decorrentes da queima dos fusíveis das chaves NH, normalmente usadas nesses casos. A concessionária estabelece como mínima condição (lig-luz) a instalação de uma chave NH por alimentador trifásico, podendo haver até quatro (04) chaves na entrada de energia do condomínio.

Essa condição tem se mostrado desastrosa por vários motivos, a saber:

- Desligamento das chaves, em emergência, é um risco enorme, visto que as chaves de baixa qualidade não oferecem segurança ao operador;
- Duas ou mais chaves requerem dois ou mais operadores, que simultaneamente deverão sincronizar a operação de ligar ou desligar;
- A queima de um ou mais fusíveis requer uma operação demorada e “custosa” de troca ou reposição dos mesmos;
- Chaves NH antigas são feitas de baquelite e costumam quebrar sua estrutura devido ao “ressecamento” do material;
- Quedas de tensão no condomínio podem ser causadas pela queima de um ou mais fusíveis dos conjuntos e só são descobertas após a medição da tensão sobre os fusíveis, coisa que zeladores e leigos não estão aptos a fazer;
- Quando há necessidade de desligamento do condomínio, para manutenção elétrica, essa operação é demorada e dispendiosa, visto que todos os apartamentos (um a um) e também a administração devem ser desligados antes de desligar a chave geral.

Vantagens na utilização do SPI-BT
- Pode-se desligar e ligar todo o sistema rapidamente e com total segurança, através de botoeiras;
- A segurança contra choque elétrico acidental é praticamente eliminada;

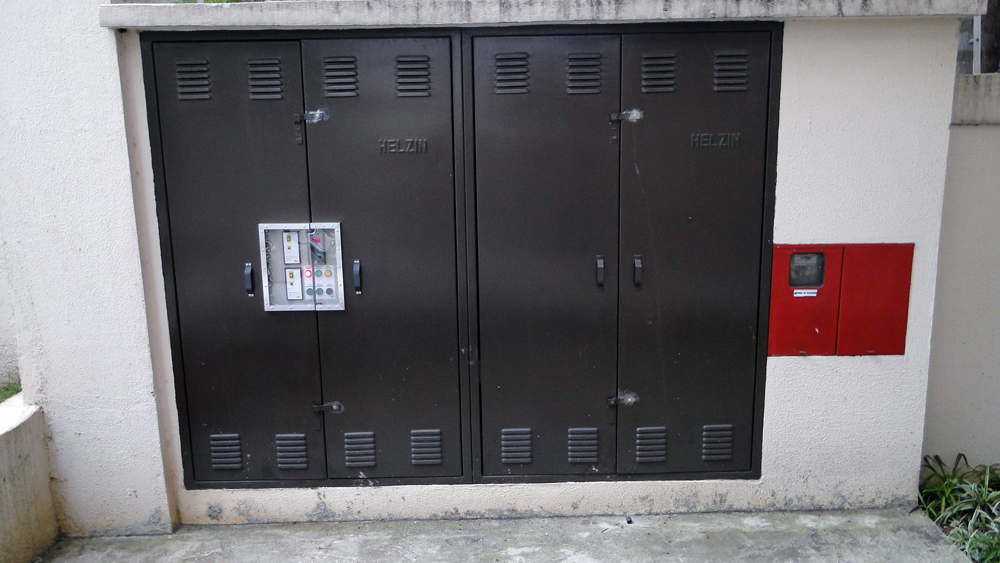

- O sistema é compacto e cabe perfeitamente dentro da caixa tipo “w”, padrão concessionária;
- A proteção é feita por meio de um relé função 50/51, digital, dando ampla faixa de ajustes, servindo para potências de 75KVA até 300KVA em 220Vca;
- O sistema pode ser operado a distância através de botoeiras, com sinalização local e remota;
- O disjuntor tem capacidade de ruptura de 85KA em 230Vca;
- O sistema tem proteção para o neutro, visto que em redes residenciais e comerciais é usual a tensão de 127Vca, potencialmente sobrecarregando o neutro do trafo;
- Todos os barramentos de interligação têm dupla isolação: termoencolhível para os condutores e fibra de vidro com epóxi (NEMA G-10) para a forração interior do bus-way;
- Possibilidade de monitoração das correntes nominais e de falta do sistema, de fase e de neutro;
- A simetria regular dos terminais condutores dos barramentos de entrada e saída possibilita uma montagem e fixação dos cabos mais segura e adequada sem o encavalamento;
- Opção muito mais segura e funcional que o “quadro de distribuição compacto-QDC”, segundo o “comunicado técnico nº12”, de 04/05/2009;
- Inserção do sistema na norma NR-10, visto que a montagem robusta, blindagem dos condutores e poder de ruptura do disjuntor conferem ao conjunto uma classificação segundo os softwares de cálculo de curto-circuito, que calculam as “ATPV’s” do equipamento segundo as normas IEC e NFPA específicas.
